HT-10鐵路鋼軌焊縫探傷儀

HT-10鐵路鋼軌焊縫探傷儀介紹

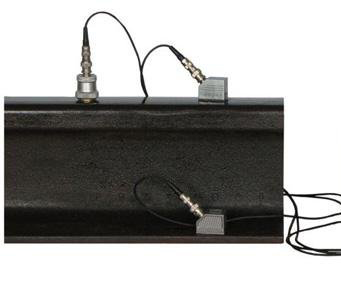

HT-10型焊縫探傷儀是鋼軌焊縫超聲探傷專用的便攜式全數字檢測儀器。適用于鐵路43～75kg/m鋼軌的探傷。 鋼軌焊縫探傷儀采用雙探頭和單探頭掃查相結合的方法實現鋼軌焊縫全斷面探測，根據傷損所在的位置不同和傷損的性質不同，儀器將采用不同的方法進行探測。HT-10鋼軌焊縫探傷儀的設計符合中華人民共和國鐵道行業標準：TB/T 2658.21－2007《工務作業 第21部分 鋼軌焊縫超聲波探傷作業》的要求。能有效的檢驗出焊縫軌頭、軌腰、軌底的各種缺陷，基本上掃除了焊縫的檢測盲區。

HT-10鐵路鋼軌焊縫探傷儀功能特點

l機身小巧精致，方便攜帶。

l數字自動顯示傷波的水平、垂直、聲程參數，便于定位與檢測。

l跟通用探傷儀相比，有3個通道并行工作，可以全程記錄并在電腦上回放。比9D和9C儀器更加輕便。

l全自主知識產權研制，可根據用戶和現場的要求不斷改進和升級。

l4個獨立的收發通道，不用反復拔插探頭，方便現場檢測。

l按照焊縫探傷作業標準設計的軟觸鍵，易于掌握，具有很好的人機對話模式。

l采用電子開關實現快速通道切換和單、雙切換，提高了工作效率，減少了檢測時間。

l預置4個通道的探測參數，通過專用通道鍵選擇，切換方便不需反復調節參數。

l采用5.7"屏幕，寬溫、高亮度電致發光（EL）軍用顯示器，亮度可調，嚴寒低溫下也能正常使用。

l具有聲光報警功能。

l可存儲1000個作業文件，并可導出到U盤保存。

l自動顯示回波的聲程、水平、深度三種參數，不需人工計算。

l具備高速USB接口，可通過U盤將數據轉存到電腦上，進行文件編輯處理和打印。

l全程記錄，可以記錄全天所有的作業參數、儀器設置、探傷數據和標記，并能夠通過U盤導出在電腦上做回放和分析。

HT-10鐵路鋼軌焊縫探傷儀技術指標

1.衰減器誤差：每12dB工作誤差不超過±1dB；

2.衰減器：數字顯示，衰減總量80dB；步進0.5dB

3.通道數：4個通道，分別記作K0、K1、K2.5、KX；

4.靈敏度余量：≥55dB（4MHz 20/Z20-2）；

5.發射脈沖重復頻率400Hz；

6.垂直線性度誤差：≤5％；

7.動態范圍：≥26dB；

8.水平線性誤差：≤2％；

9.電噪聲電平：≤20%；

10.阻塞范圍：≤10mm；

11.發射脈沖幅度：≥500VP-P（空載）；

12.回波頻率：4MHZ±15％；

13.抑制范圍：00%～90%；

14.報警閾值：為垂直滿幅度的50％，誤差±10％；

15.探測范圍

     K 0：0-250mm

     K 1：0-300mm

     K2.5：0-250mm

     KX：0-300mm

16.工作電流：≤500mA；

17.額定工作電壓：22V（DC）；

18.電壓適應性：15～26V；

19.工作環境溫度：-30～50℃；

20.工作環境相對濕度：20%~90% RH；

21.適應軌型：43kg/m、50kg/m、60kg/m、75kg/m；

22.整機重量：2.5kg；

23.主機外形尺寸：長×高×寬=245×180×60mm；
