工務探傷試塊  有機玻璃試塊 激光鋼軌探傷演練教學試塊

本產品為提供一種光路模擬演示準確、演示質量高的鋼軌探傷模擬演示裝置，能夠直接模擬、觀測多角度超聲波在鋼軌和焊縫內探傷時準確的傳播路徑和反射規律，展示效果更佳，極大加快新入職探傷人員的培訓速度。

CSK-ⅠA

DB-H1

DB-H2

CS-1-5#

WGT-1

WGT-2

WGT-3

帶把階梯

三角試塊 CSL-Ⅱ、CSL-Ⅲ

GTS-60（內、外）

GTS-60（內、外）

GTS-60

鋼軌焊縫試塊

TDS-1

鋼軌焊縫試塊 GHT-1

鋼軌焊縫試塊 GHT-2

鋼軌焊縫試塊 GHT-3

鋼軌焊縫試塊 GHT-4

鋼軌焊縫試塊 GHT-1a、b

鋼軌焊縫試塊 GHT-5

鋼軌 GTS-60C 試塊

疑難缺陷焊縫試塊 YN-1

有機玻璃試塊 LNTS-11  鋼軌1個

有機玻璃試塊 LNTS-11  焊縫1個

有機玻璃鐵路試塊GTS-60C 加長試塊 1個

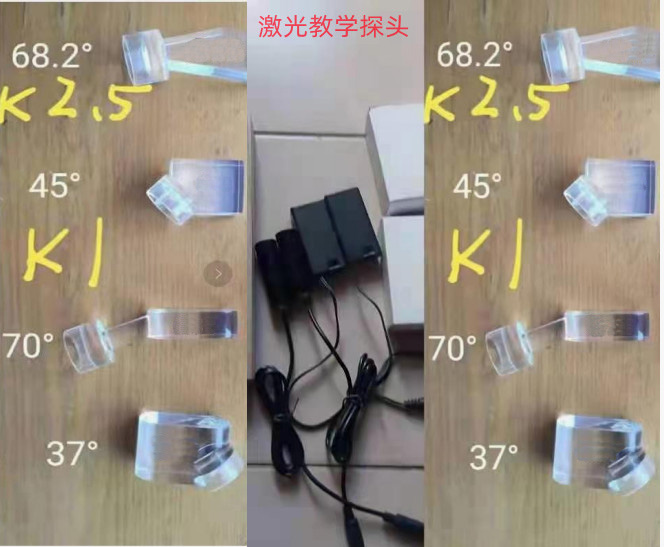

激光探頭 LNTS-11  70” 1個

激光探頭 LNTS-11  37”1個

款光探頭 LNTS-11  K2.5 1

激光探頭 LNTS-11  K11個

有機玻璃卡具

1. 有機玻璃試塊專用配件2.37度有機玻璃卡具及探頭、70度有機玻璃卡具及探頭、K2.5有機玻璃卡具及探頭、K1有機玻璃卡具及探頭3.材質: 高透亮有機玻璃4.直徑20mm

37°有機玻璃探頭/1個

70°有機玻璃探頭/1個

K2.5 (68.2°)有機玻璃探頭/1個

K1 (45°)有機玻璃探頭/1個

1、產品列表( 每套包含) :

2、材質: 有機玻璃

( 固資) 鋼軌傷損分析試塊組套

尺寸:過塊尺寸約500x150x180mm34、傷損布局: 傷損按 GTS-60C 加長試塊、GTS-60 試塊、GHT-5 試塊軌頭下頻圓馴核傷、軌腰與軌底連接處網馴核傷、軌底“月牙”核傷等進行設置。LNTS-11 型

傷損如下:中4x20平底孔1個，中5通孔1個，中3X25平底孔1個，中10x10x120°1個，深3線制槽4個，深5通長線切割槽1個。中3x70平底孔L8個，國馴核傷2個，月牙形核傷1個

5、產品功能:利用光的波、粒二象性原理中的波動原理，以可見光為載體道擬聲波在介質中傳播時的折射、反射、擴散等現象，直觀顯示聲波在介質中的傳擂路徑及反射、折射規律
